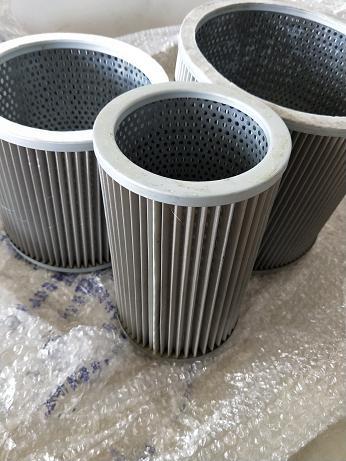

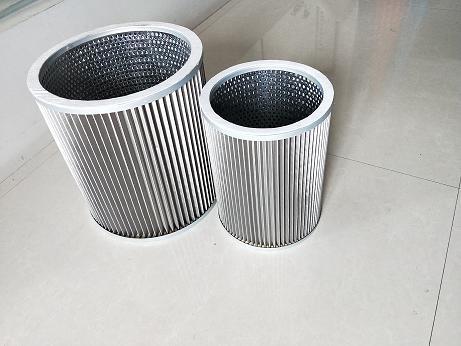

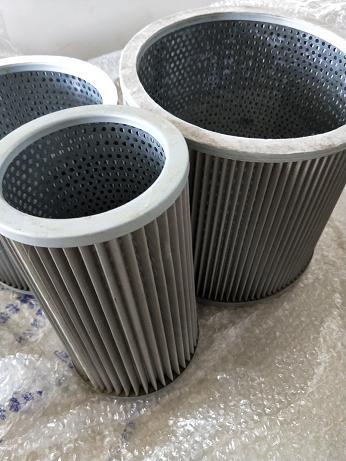

燃气过滤器滤芯的过滤面积计算

过滤器的过滤面积与气体的流量、流速、过滤器的压力降和气体的物理化学性质等因素有关。过滤器设计时根据用户的要求确定压力降和流量等参数。以下主要探讨滤芯式过滤器的过滤面积计算,分粗过滤器和精细过滤器2种类型。

粗过滤器的过滤面积计算过程为先初选过滤面积,然后校核计算压力降是否符合要求。

计算公式为:　

Δp=εv2ρ(1)式中　

Δp———压力降,Pa　

ε———阻力系数　

v———流体流过编织网的速度,m/s　

ρ———流体在工作状态下的密度,kg/m3阻力系数ε可按下列经验公式计算:　

ε=1.872[(1-S0/S)+(S0/S-1)2](2)式中　

S0———过滤网孔的全部面积,m2　

S———过滤网的全部面积,m2不同材料的过滤网对应不同的阻力系数。

精细过滤器的计算公式为:　

Δp=μdqKA(3)式中　

μ———粘度,Pas　

d———滤材的厚度,m　

q———天然气在工作状态下的流量,m3/s　

K———滤材的透气度系数,m2　

A———过滤面积,m2
